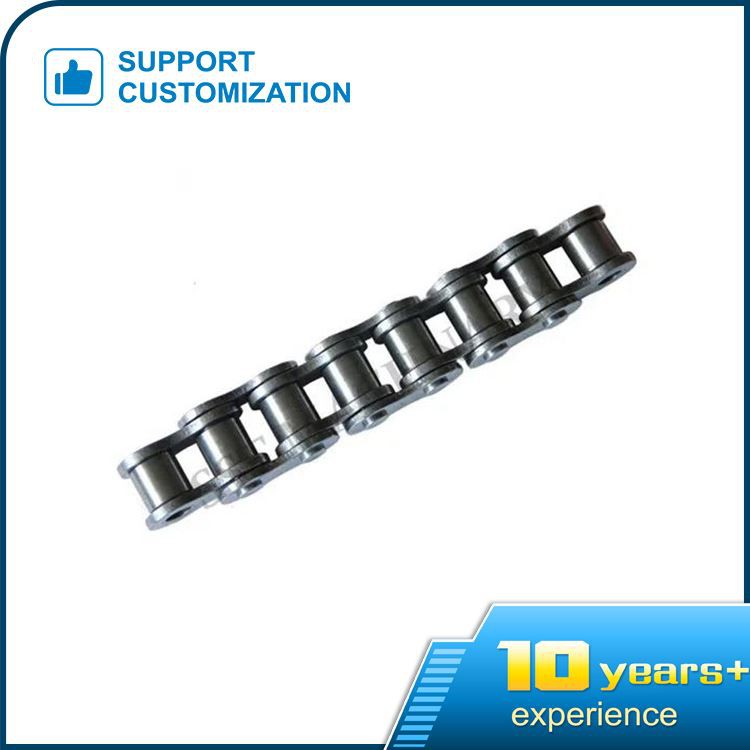

10B سلسلة الأسطوانة

إن سلسلة الأسطوانة 10B لسلسلة النقل هي أداة تستخدم لضغط أجزاء التوصيل المخزنة في الآلة في الكل، وهي جزء مهم لتحسين أداء الآلة؛ تنقسم نماذج وأحجام سلسلة القيادة شائعة الاستخدام بشكل أساسي إلى النوعين التاليين: الأول هو نوع السلسلة، وهو المعيار المتري الأمريكي. والثاني هو سلسلة من النوع B، وهو المعيار الأوروبي البريطاني.

تصنيف سلسلة النقل 10B سلسلة الأسطوانة: 1. يمكن تقسيمها إلى سلسلة صف واحد وسلسلة صف مزدوج وسلسلة صفوف متعددة وفقًا لعدد الأعمدة. 2. وهي مقسمة إلى سلسلة قصيرة، وسلسلة مزدوجة، وسلسلة طويلة حسب درجة الصوت. 3. وفقا للدقة، يمكن تقسيمها إلى سلسلة الدقة العادية، سلسلة الأسطوانة الدقيقة (الأكمام) وسلسلة عالية الدقة.

سلسلة الأسطوانة 10Bحدود

القطر الخارجي للأسطوانة 10B هو 10.16 مم، سلسلة الأسطوانة الدقيقة ذات خطوة قصيرة 10A: الملعب 15.875، قطر الأسطوانة 10.16، العرض الداخلي للقسم الداخلي 9.4، قطر الدبوس 5.08، طول الدبوس 20.7/22.2، ارتفاع لوحة السلسلة الداخلية 15.09، سمك لوحة السلسلة 2.03، حمل الشد النهائي 22.2/5045، متوسط ​​حمل الشد 29.4، والوزن 1.02 كجم لكل متر.

سلسلة أسطوانة دقيقة ذات خطوة قصيرة من سلسلة B 10B: خطوة 15.875، قطر الأسطوانة 10.16، العرض الداخلي للقسم الداخلي 9.65، قطر الدبوس 5.08، طول الدبوس 19.5/20.9، ارتفاع لوحة السلسلة الداخلية 14.7، سمك لوحة السلسلة 1.7، حمل الشد النهائي 22.4/5091، متوسط ​​حمل الشد 27.5، الوزن 0.93 كجم لكل متر.

يمكن تصنيع سلاسل الأسطوانة في سلاسل صف واحد وسلاسل متعددة الصفوف. عندما يكون من الضروري تحمل أحمال كبيرة ونقل طاقة كبيرة، يمكن استخدام سلاسل متعددة الصفوف. سلسلة الصفوف المتعددة تعادل عدة سلاسل عادية ذات صف واحد متصلة ببعضها البعض بواسطة عمود دبوس طويل. تتناسب قدرتها على التحمل مع عدد الصفوف. ومع ذلك، كلما زاد عدد الصفوف، زادت صعوبة جعل كل صف يتحمل قوة موحدة. لذلك، لا ينبغي أن يكون عدد الصفوف أكثر من اللازم. تُستخدم سلاسل الصفوف المزدوجة وسلاسل الصفوف الثلاثة بشكل شائع.
