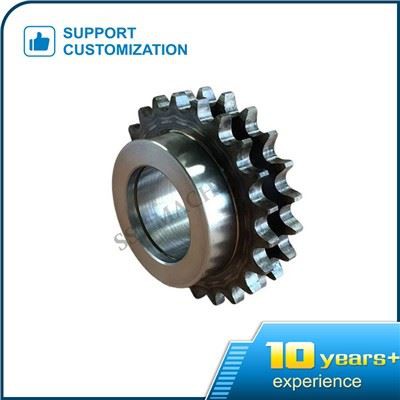

ضرس سلسلة 16B

معلمة ضرس السلسلة 16B:

الملعب 19.05

العرض الداخلي 11.68

الأسطوانة 12.07

رقم الأسنان: 8-125

العجلة المسننة: عجلة ذات أسنان مسننة للتشابك مع كتل دقيقة على الوصلات أو الكابلات: ترس صلب أو متكلم يتشابك مع سلاسل (بكلية) لنقل الحركة.

تطبيق العجلة المسننة: يتم استخدامها على نطاق واسع في ناقل الحركة الميكانيكي في الصناعة الكيميائية وآلات النسيج وتجهيز الأغذية والأجهزة والبترول وغيرها من الصناعات.

المبادئ العامة لاختيار الأسنان المسننة:

19 سنًا أو أكثر

يتم استخدامه بشكل عام لقيادة العجلة المسننة التي تعمل بسرعة متوسطة وعالية وتحت ظروف العمل العادية.

17 أسنان

فقط لضرس محرك الملعب الصغير.

23 سنًا أو أكثر

يوصى به في حالات التأثير. عندما تكون نسبة السرعة منخفضة، فإن استخدام العجلة المسننة ذات العدد العالي يمكن أن يقلل بشكل كبير من دوران رابط السلسلة I، وحمل الشد للسلسلة وحمل المحمل.

العجلة المسننة عبارة عن تروس صلبة أو متكلمية تتشابك مع سلاسل (أسطوانية) لنقل الحركة. إن العجلة المسننة التي ينتجها مصنع Xinghua fulaite الخاص للعجلات المسننة مناسبة لمختلف آلات النقل، بما في ذلك العجلة المسننة، والعجلات المسننة ذات الصف المزدوج، والعجلات المسننة ذات الوجهين، والعجلات المسننة، والعجلات المسننة ذات الأكمام المستدقة، والعجلات المسننة المسطحة. تشير العجلة المسننة المصنوعة من الفولاذ المقاوم للصدأ إلى العجلة المسننة المصنوعة من الفولاذ المقاوم للصدأ 304.

هيكل العجلة المسننة تقريبًا كما يلي:

1. الهيكل العام. يتم استخدامه بشكل عام في معالجة أسنان مسننة ذات شفة مفردة ومزدوجة ومزدوجة ومزدوجة من السلاسل القياسية تحت p =38.1.

2. هيكل ملحوم. إنها تستخدم بشكل رئيسي في معالجة العجلة المسننة ذات الحافة المفردة والمزدوجة ذات الحجم المتوسط ​​والكبير. يعتمد جزء الحافة على عربة شريطية لتشكيل شكل محدب. يمكن معالجة القطر الخارجي وثقب العمود لحلقة التروس بعد قطع اللوحة. يتم إخراج أحد طرفي الثقب من أخدود اللحام ويتم تثبيته في الحافة للحام. يجب أن يتم لحام كلا الطرفين أثناء اللحام، ويجب استخدام قطب كهربائي منخفض الهيدروجين مثل القطب الكهربائي t506.

3. ضرس الزهر. يتم استخدامه بشكل رئيسي في معالجة العجلة المسننة الكبيرة. أثناء المعالجة، تتم معالجة حلقة التروس والوجهين النهائيين للشفة والقطر الخارجي والقطر الداخلي ومجرى المفتاح فقط، ومن ثم تتم معالجة شكل السن. الحلقات والعجلات المسننة كلها مصبوبة. هناك نوعان من المواد لصب العجلة المسننة، الحديد الزهر والفولاذ المصبوب، مثل hti50، HT200 وZG310-570 (ZG45).

4. صياغة ضرس. يتم استخدامه بشكل رئيسي في إنتاج أسنان مسننة متوسطة وكبيرة الحجم ذات ضغط كبير. عند الحدادة، سواء كانت من نوع شفة مفردة أو نوع شفة مزدوجة، يتم تشكيلها بشكل عام في شكل محدب، مع مخصصات تصنيع كافية مخصصة لفتحة العمود، واستخدام منخفض للمواد وتكلفة عالية.
